希釈圧送装置 (PAT,P)
弊社オリジナル希釈装置です。
小型(350t)と、大型(500t以上)の2種類があり、一体型仕様や単独仕様など様々なバリエーションがあります。
AIR加圧方式ですので脈動がありません。
オプション
- 希釈回数表示
- 積算流量計
- 瞬間流量計
- 油性用ポンプ
- PLC付き(単独仕様)
メンテナンスが容易にできるようになりました
従来では、タンクを外して中の清掃等行う必要がありましたが、今回開発 した新しい希釈装置は、タンク外周にリードSWを、タンク内部のピストンに マグネットリング及びノロ欠き出し用スクレパーを内装して、分解せずにタンク 内壁の清掃をすることが出来ます。
また、タンク内清掃は外部スイッチとドレンを操作するだけで簡単に行えます。
上記構造でメンテナンスフリーを実現しております。
希釈倍率が自由
タンク上限、下限のスイッチ間隔(バンド間)が簡単に変更でき、デジスイッチによる ポンプ動作回数を設定することによって、希釈倍率設定の自由度が増えました。
例)
SW | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
倍率 | 400 | 200 | 130 | 100 | 80 | 70 | 60 | 50 | 40 |
RK-3000でバンド間が175mmの倍率です。
倍率は目安です。実際には多少異なる場合があります。

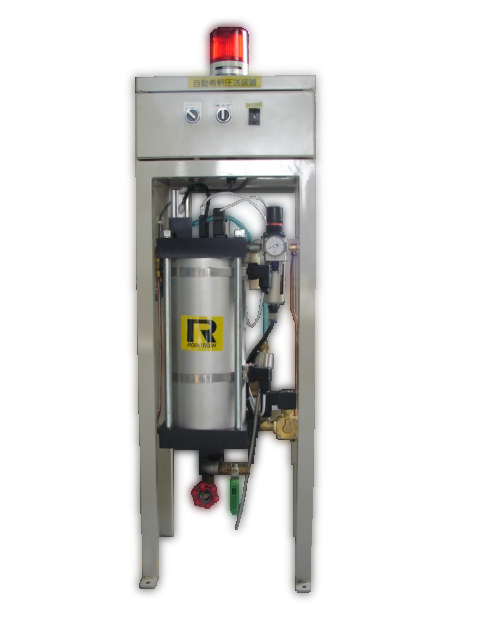

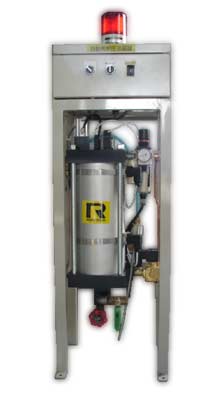

希釈装置 単体型 RK-3-5
設置床面積が用紙のA4サイズ位の設置スペースなので場所をとりません。
希釈装置 一体型(RK-3-5)
離型剤流量制御装置の下に設置されていますので場所をとりません。
また、流量制御装置の水抜き配管も付けられています。
大型希釈装置 単体型 RK-6000
設置床面積が用紙のA3サイズ位の設置スペースなので場所をとりません。
もちろん、一体型もございます。
PLC付き希釈装置 単独型 RK-3-2-5
PLCがありますので、単独で起動します。
弊社スプレーロボット以外にも使用することが出来ます。
大きさは小型、大型の2種類あります。
それぞれ、単体型の上部BOXが長くなるだけなので、 スペースでの場所をとりません。
